Instrucciones para la instalación y regulación

El nuevo modelo WL-500 es un dispositivo ingenioso fácil de instalar, que consiste de 4 partes:

1-Interruptor flotante

2- Contrapeso

3- Buje de Seguridad

4- Cable de Conexiones
(viene provisto con 2 mts - otras longitudes disponibles)

Consideraciones

La instalación debe ser realizada por un electricista matriculado

Se aconseja que este interruptor comande un contactor para mayor seguridad

Ideal tanto para agua y tambien para liquidos densos como aguas barrosas, desechos cloacales, etc.

Evitar añadiduras de cables, golpes o perforaciones en el interruptor flotante. Están disponibles distintas medidas de cable para ajustarse a sus necesidades!

Primero realice una pequeña perforación en la tapa del tanque de un tamaño como para pasar el cable de conexiones del WL-500. Haga la perforación preferentemente del lado contrario a la entrada de agua. (vea los diagramas mas abajo)

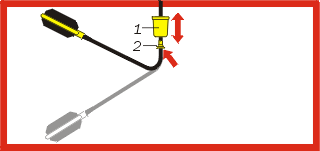

Regulación del Nivel de Llenado

Deslice el contrapeso (1) a lo largo del cable para determinar el mayor o menor nivel de llenado. Luego trabe el contrapeso (1) con el buje de seguridad (2)

Diagramas

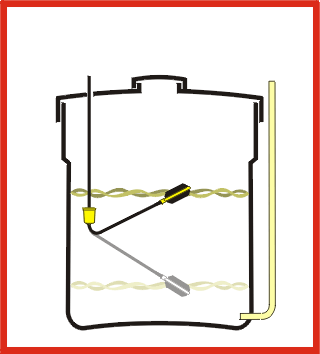

En Cisterna

Conecte los cables Negro y Marrón

El cable no utilizado debe aislarse: Azul

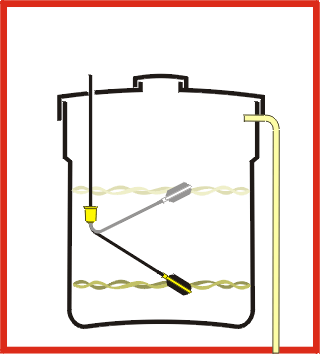

Tanque en Alto

Conecte los cables Negro y Azul

El cable no utilizado debe aislarse: Marron

Tanques Combinados

Conecte dos dispositivos en serie como se indica en el diagrama al lado. Conecte los cables azul y negro del wl500 en tanque alto, marron y negro del wl500 en cisterna. (El cable rojo mostrado en el diagrama no pertenece a los dispositivos.)



Calidad y Confiabilidad

Este producto está desarrollado y testeado bajo las mas rigurosas condiciones. Construido con materiales de primera calidad y elevada resistencia. Es el único en su tipo capaz de soportar hasta 15 Amperes.






Si necesita ayuda con la instalacion facil del wl500 o wl300, por favor escríbanos a soporte. Recuerde que en la caja en que vienen los dispositivos, se encuentran impresas todas las instrucciones y requerimientos. No obstante, estaremos felices de ayudarlo.
EMPAQUE
Los productos se presentan en envases especialmente diseñados. Todas las indicaciones para su instalación y regulación estan impresas en el envase , las mismas que puede ver consultar aquí en nuestro sitio web.
